名称:CrystalSCAN多通道平行结晶筛选系统
可在线通过咨询了解详情

通过以下按钮进入下一步
产品简介:

化工行业的最终产品大多为固态物质,为满足其提取要求及工艺设置,物质溶解度及结晶介稳区宽度研究的重要性愈加凸显。HEL针对此应用设计的CrystalSCAN结晶筛析仪/重结晶仪使得化学家可同时对大量样本进行溶解度和重结晶条件的优化,CrystalSCAN的操作十分简单方便。

品牌:英国赫尔HEL

产品说明:
  • 详情
  • 评价

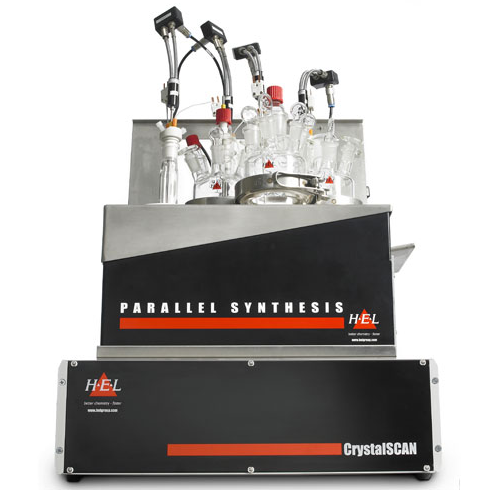

CrystalSCAN 多通道平行结晶筛选系统






快速筛选优化结晶过程

化工行业的最终产品大多为固态物质,为满足其提取要求及工艺设置,物质溶解度及结晶介稳区宽度研究的重要性愈加凸显。HEL针对此应用设计的CrystalSCAN结晶筛析仪/重结晶仪使得化学家可同时对大量样本进行溶解度和重结晶条件的优化,CrystalSCAN的操作十分简单方便。

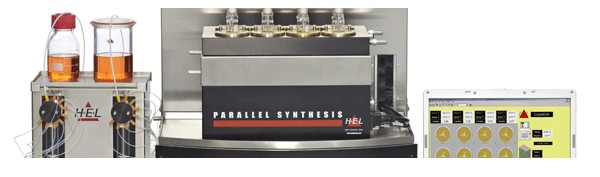

CrystalSCAN同时又是一款平行合成反应平台,具有4个或8个独立控制搅拌和温度的反应区间,可搭载HEL独家研制的红外激光反射型高精度浊度探头和自动稀释系统,能够高度智能化地对多个样品进行不同浓度下溶解度和MSZW的快速测定。



操作软件

HEL标准winISO软件已预设了标准测试步骤,用户可以直接调用并快速设定反应参数,软件将会自动控制仪器完成所有测试。原始温度和浊度数据图表可实时输出。对于标准的结晶筛选实验,其默认输出的数据图表包括溶解度曲线图和MSZW数据图,两者均可在WinISO中实时生成,还可以图像格式导出。

此外,所有实验数据也可存为.CSV文件,便于采用ExcelHELiQ高端数据分析软件包进行后续的离线分析计算。



特点和优势

★ 合成反应/结晶反应/重结晶优化和精确测试样品溶解度和MSZW数据

★ 自动稀释/自动溶剂添加/自动反溶剂添加

★ 最多可支持8通道平行反应(容量可达120mL)

★ 可选最大容量500 mL的 4通道平行反应装置

★ 可搭载不同工作容积的反应釜,容量从1ml~500ml,彼此之间可自由更换

★ 工作温度:-60℃~ +200℃

★ 创新性搅拌器设计可有效防止晶体损伤

★ 可在澄清溶液及浑浊溶液中进行实验及测试, 无需任何繁杂设置



优势

高效性

※ CrystalSCAN可以通过运行一组平行实验来获取几十个手工实验方可采集到的数据,大大提高实验效率。

精确性

※ 每个反应釜都具有独立的热电偶以确保温度控制及跟踪的精确性

※ 浊度探头可精确测得物质的结晶和溶解温度点

※ 精密注射泵提供准确稀释

快速性

※ 软件可实时自动生成溶解度和MSZW图表,大大减少离线数据分析的需要

※ 实验参数可以随时改变,即使实验正在运行也不例外




领先技术

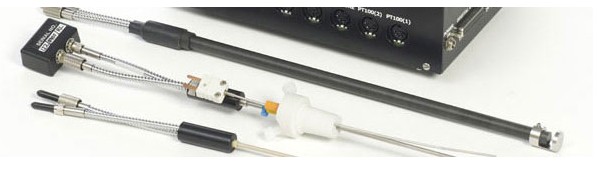

浊度检测

CrystalSCAN和Crystaleyes系统利用HEL独家研制的红外激光反射型内置高精度浊度传感器和WinISO控制软件可以精准检测样品的溶解度和重结晶点。软件会自动检测到溶解度和重结晶点的浊度变化信号,且可以实时以图表形式输出以利于当即解读。

浊度探头设计精妙,坚固耐用,性价比极高,其灵敏度远远高于普通浊度计,使得测试结果更加精确可靠。

浊度探头的发射器可以发出一组近红外激光光源信号,该信号进入溶液中,在终端反射器上发生反射后到达接收探测器,利用两组信号的强弱变化来读取浊度数据,物质结晶一旦出现,光强减弱,浊度读数即刻灵敏响应。

浊度探头材质为硬质哈氏合金或316L不锈钢,具有良好的耐腐蚀性,CrystalSCAN系统结构紧凑,每个探头均内置光源发射器及接收探测器,8个探头可以同时独立工作。浊度探针直径仅为3.5毫米,可以作用于最小体积的反应试管。

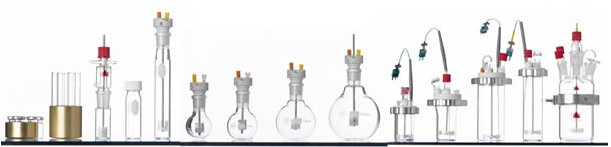

可选反应釜

多种适用于过程筛选,工艺优化及安全放大的反应釜

HEL多区间反应平台可搭载多种反应釜,如HPLC试管,测试软管,微反应管,烧瓶,用户定制反应釜以及高压反应釜,工作容积为1ml500ml,所有反应釜均可配备独立搅拌功能。



试管和软管

工作容积:1ml30ml

搅拌功能有磁力搅拌或悬停式搅拌两种可选



平底/圆底烧瓶



悬停式机械搅拌

PTFE顶盖,可定制更多端口,内置磁性悬浮搅拌桨

工作容积:5~250ml



定制反应釜

高效的悬停式机械搅拌

工作容积:75~500ml

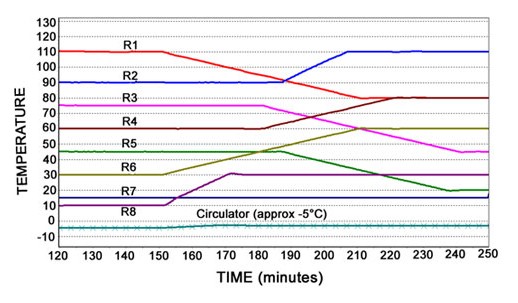

温度控制






各区间温度独立检测和控制

HEL多通道平行反应系统的每个区间都与邻近区间相互独立,根据设定温度程序自动控制加热功率。每个反应釜可独立增加其他传感设备,以更好地监测和控制反应条件。各区间温度也可独立控制,最大温差可达100℃。

可采用循环冷媒,在保持100℃釜间温差的同时,PolyBLOCK的最低工作温度可达-60℃,AutoMATE的最低工作温度可达-80℃。

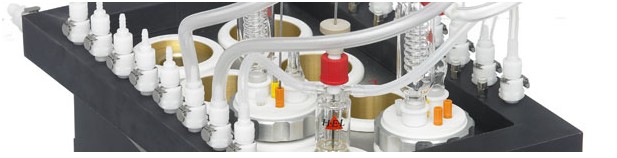

回流和惰性气体保护










回流和惰性气体保护适配器

简单易用的快速接口适用于大体积反应釜的冷凝回流及惰性气体吹扫

每个区间都具有冷凝水管路及气体接口

可使用常规冷凝器

无冷凝器连接时接口自动密封

对于试管,微反应管和反应釜的回流和惰性气体保护,也配备相应适配器

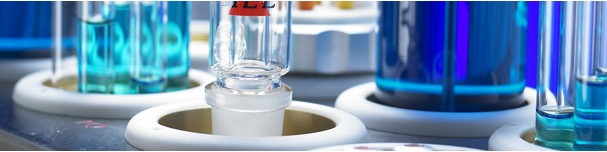

搅拌控制









各区间搅拌独立测量和控制



CrystalSCAN基于PolyBLOCK平行反应器而设计,各区间可独立选用磁力搅拌或机械搅拌,即使同种搅拌模式,其速率与起止条件也是各区间独立可控的。仪器标配磁力搅拌,如有特殊应用,可选配顶置式机械搅拌。



机械搅拌

CrystalSCAN基于PolyBLOCK平行反应器,搭载小容积反应釜时推荐使用传统磁力搅拌,尺寸较大的悬停式搅拌适用于浆液,尤其适用于75ml以上的反应釜。如有需要,可选用更大功率磁力搅拌或电动马达提供更为有效的搅拌。



悬停式机械搅拌

采用悬停式搅拌可以使得液体或悬浊液更好地混合,且不会破坏晶体,在大体积反应釜中尤为必要。



顶置式机械搅拌

顶置式机械搅拌模块为可选配件,同时提供高速搅拌马达和高扭矩搅拌马达两种配置供按需选择。
